Lumisol

Vitrage organique multiparois sous forme de plaques planes alvéolaires en résine thermoplastique polycarbonate, pouvant être associé selon les cas à des profils autoportants.

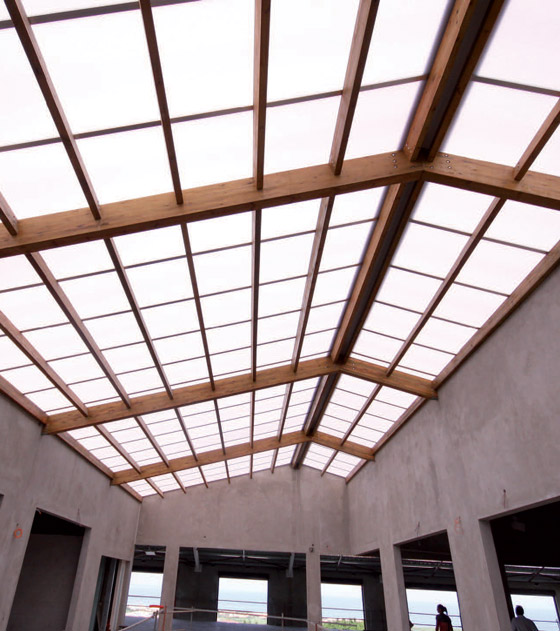

Idéal pour la couverture ou le bardage des pergolas, verrières, vitrages divers ou serres.
C’est un concept simple, applicable au particulier et au domaine industriel. La transmission lumineuse minimum est de 74% pour le modèle transparent.

DISPONIBLE en cristal ou opalin
3 parois / largeur 0,98m / longueur 3 / 4 / 6m
Tenue à la température : -60°C + 120°C
Réaction au feu : M2 - non gouttant
Coefficient transmission thermique : 2,35W / m2°.C
Dilatation thermique +/-3mm/m selon température
Poids/m2 : 2,7kg

ÉTUDE PERSONNALISÉE POUR CHAQUE PROJET

PENTE MINIMALE : 15%
Longueur des rampants : 5m maximum avec nos profilés en longueur standard.

SUPPORT :
Monter l’ossature (bois ou métal) de manière à ce que les profilés de raccordement soient de préférence supportés sur toute leur longueur ou sur pannes espacées d’1m maximum.

1. Mise en place des rubans adhésifs en haut et en bas des plaques.
2. Pose des plaques LUMISOL, alvéoles parallèles au sens de la pente et face filmée teintée tournée vers le ciel.
3. Pose des couvre-joints par clipsage.

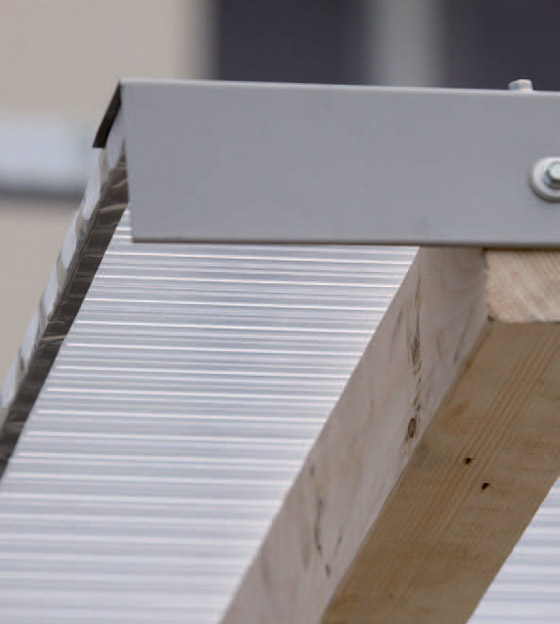

4. Mise en place des embouts de profilés servants de butée aux plaques LUMISOL. Ces embouts sont fixés par vis type «Parker» Ø5 autotaraudée dans le couvre-joint clipsé.

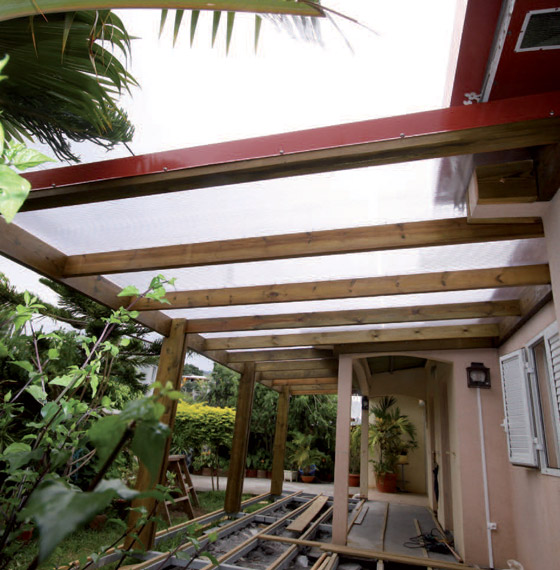

Pour une application en structure légère et cintrée, type auvent, petite pergola, serre de jardin, il est possible d’utiliser des profilés en polycarbonate extrudé, non porteurs en H pour raccordement des plaques et des U en obturation des extrémités de plaques.

Nota : la fixation des profilés H se fait après perçage (vis Ø + 4mm) de ceux-ci, comme indiqué shéma ci-dessus, avec des vis à bois ou vis autoforeuse.
Pour assurer l’étanchéité, utiliser uniquement des rondelles en néoprène ou caoutchouc (PVC proscrit).
